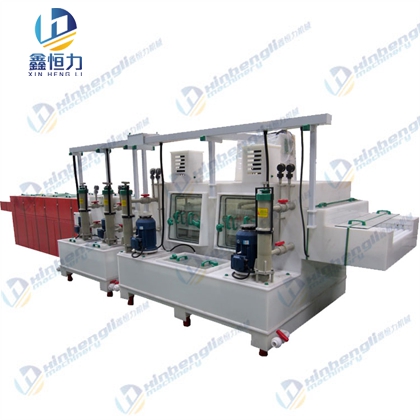

新款显影清洗烘干线

该显影清洗烘干线为五金蚀刻前处理配套设备,主要用于感光蚀刻工艺,曝光后将产品表面图案显现出来,然后进入蚀刻工序,可实现连续大批量生产,节省人工,大大提高了工作效率。

联系电话:15800099961

产品描述

设备用途:
该显影清洗烘干线为五金蚀刻前处理配套设备,主要用于感光蚀刻工艺,曝光后将产品表面图案显现出来,然后进入蚀刻工序,可实现连续大批量生产,节省人工,大大提高了工作效率。工艺流程:进料→显影→检查→2级水洗→吸干→冷风吹干→热风烘干→出料

机器参数:
机器型号:XHL-XY2000QX;
设备外径:8200*1860*1500mm;
显影面积:800*2000mm;
清洗面积:800*600mm*2
烘干段:3000mm
显影泵:4.0KW*2台;
清洗泵:2.2KW*2台
加热管:3KW钛合金加热管;
温度控制:温度显示自动加热系统;
喷淋方式:独立喷架高压摆动喷淋;
过滤系统:全压过滤器*4;
功率:28KW;
电源:380V/50HZ

工作原理:
1.在产品表面涂一层感光油墨,该油墨不能见强光,否则会固化,导致显影显不出;
2.将油墨烤干后贴上菲林胶片进行曝光,菲林胶片是一张透明的黑白胶片,黑色的部分会挡光,白色的部分会透光;
3.曝光完成后将产品放入显影机,此时黑色部分的油墨会被洗掉,在蚀刻过程中会被腐蚀,而相反白色部分油墨由于被曝光,显影过程中油墨不会掉,保留下来的油墨在腐蚀过程中起保护作用。

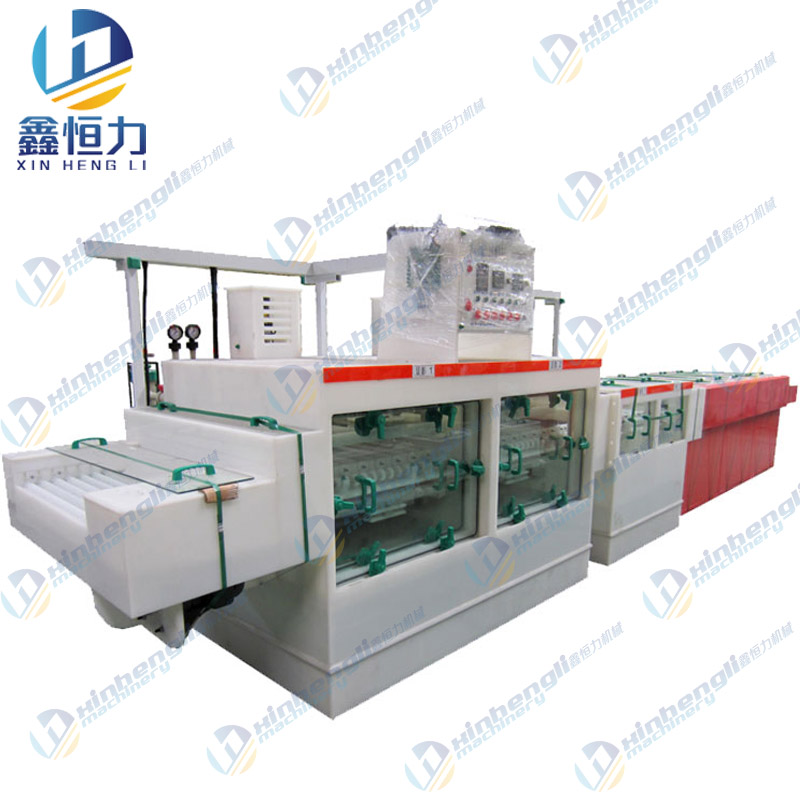

新款显影清洗烘干线
