套PIN型V槽加工机

V-cut 加工时,具自动板厚控制,残厚检知功能,可全方位加工各式板材如FR-4、铝基板等。

联系电话:15800099961

产品描述

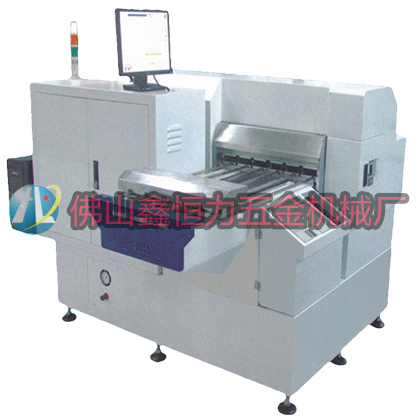

产品名称:套PIN型V槽加工机
产品型号:VCM-660PN
产品说明:
PINV槽加工机VCM-660PN规格书
< VCM-660系列的设计理念符合PCB之V槽加工之高精度及多样化要求,有效降低加工成
本。
< 采用计算机Windows输入及调整,降低人员出错可能性,提高良率。
< 生产效能符合多刀数电路板生产需求,成型前的PIN对位加工,适合大批量生产。
< 加工板厚最薄可至0.3mm。

< 可全方位加工各式板材如FR-4、铝基板等。
< V-cut 加工时,具自动板厚控制,残厚检知功能。
< 具防止撞刀、残厚测试功能,可避免人为撞刀发生。
< 高精度(+/-0.05mm)及高产能(速度最高可达40M/min).
< 刀具马达采用直结式高转速马达(15000r.p.m.),切削品质佳。
< 机台基座采用铸造一体成型,且经历力消除,刚性强,稳定性佳。
< 中文介面圆形操作,档案化管理,操作简单,稳定度高,易学,易懂。
< 自动板宽、板厚、残厚及V槽位置设定(皆由伺服马达及伺服控制器控制)。

PINV槽加工机VCM-660PN规格
1、加工宽度 最小110mm~最大630mm
2、加工长度 最小45mm~最大630mm
3、孔边距:
PIN孔中心距最靠近之V槽距离8mm
最左边PIN中心距左边板边8mm,后每间隔100 mm一孔
所有PIN孔中心距下方板边距离8~15 mm
PIN孔直径3.175mm.(可依客户要求更改)
4、加工板厚:0.3~3.2mm
5、V槽加工数:一次最多可至100条(A边100条,B边100条,共计200条)
6、V槽平行精度±0.05mm


7、V槽间距精度±0.05mm
8、V槽残厚精度±0.05mm
9、计算机规格: 操作系统 WindowsXP Professional、屏幕:17寸LCD TFT
10、加工轴:Spindle:AC直接高速马达400W 2台,转数6000~15000RPM
11、刀具规格:φ120*2*25.4*20Z(30度\45度\60度)
12、刀具移动:0.4Kw伺服马达 最大60M/Min,可任意设定
13、加工速度:最大40M/Min(跳刀25M/Min),可任意设定
14、跳刀构造:可由伺服马达控制跳刀加工,V槽深度即上下深度之中心点移动,跳刀最
小间隔15mm,跳刀的加工数据最多至输入20笔
15、加工夹钳:以0.4Kw伺服马达移动,移动速度最大60M/Min
16、夹钳:6支 使用汽缸
17、Utility:
电气AC3φ 380V 2.5KW
AIR 0.5Mpa(5kg/cm2) 50NL/Min 干空气
集尘 连接面φ100mm*1,最小风量:15m3/min、最小静压:550m/mAQ
18、机械外形:(宽)2240mm、(深)1695mm、(高)1326mm(含机脚100,不含显示
器)、工作台高度920mm
19、机械重量:约1600kg

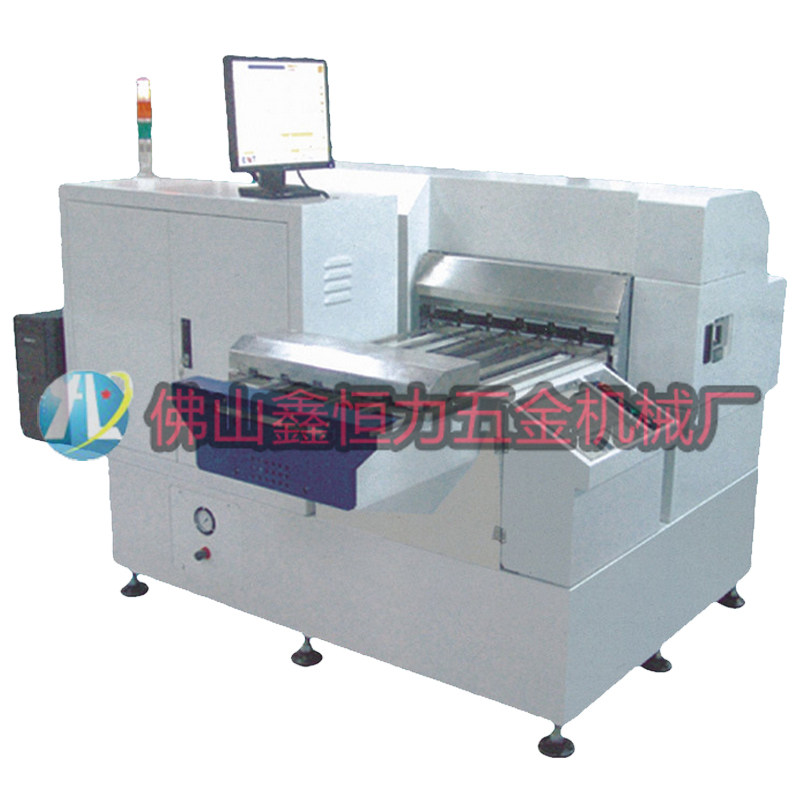

台面PIN型V槽加工机

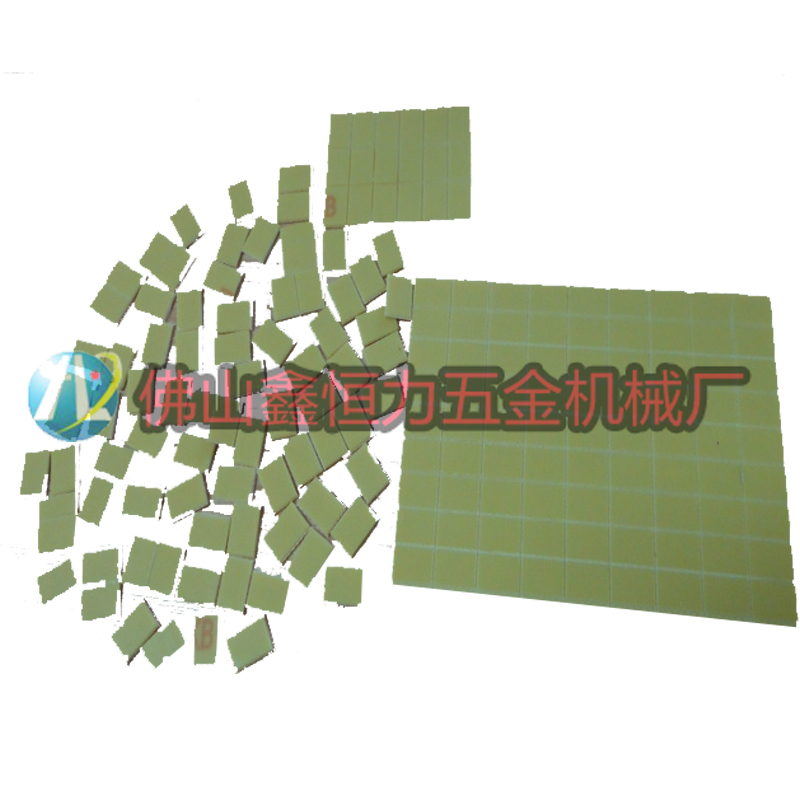

V割PCB板
