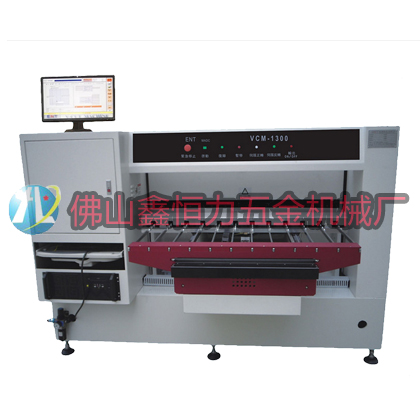

大台面PIN型V槽加工机

新型V割机,针对PCB线路板边角切割

联系电话:15800099961

产品描述


产品名称:大台面PIN型V槽加工机
产品型号:TCM-1300
产品说明:
Specification:
1. 外观尺寸/ Outer dimension:(长*宽*高)2160*2122*1488mm
2. 重量/weight: 2000KG
3. 加工尺寸/Processing spec.: Max. (W*L) 1300mm*650mm Min. (W*L) 110mm*45mm
4. 加工板厚/Processing thickness: 0.3~3.2mm
5. PIN孔中心距最靠近之V槽距离8mm /Min reserving size for board edge: 8mm
最左边PIN中心距左边板边25㎜以下,后每间隔100㎜一孔。
PIN孔直径3.175㎜。(可依客户要求更改)。
6. V槽残厚精度/V cut residual thickness precision:±0.05mm
7. V槽间距精度/V cut space precision:±0.05mm
8. V槽平行精度/V cut parallel precision:±0.05mm
10. 跳刀/Jumping blade times : 20
11. 转数/Blade turns:4000-7000 (PRM)
12. 加工速度/Cutting speed: Max 40M/min 跳刀速度Jump cutting speed: 25M/min
13. 加工夹钳移动速度/Clamp moving speed: Max. 60M/min
14. 夹钳/Processing clamp no.: 13支 使用汽缸
15. 警报/Incorrect operation alarm system: yes
16. 集尘机(选配)/ precipitron: MP-15L 3750W 低压型式 连介面Ø100
最小风量 : 15m3 /min
最小静压 : 1200mm/Aq
17. 电力/Power demand: AC3Φ 380V 2.5KW
18. 空气/Air pressure: 5kg/cm2 50NL/min dry air

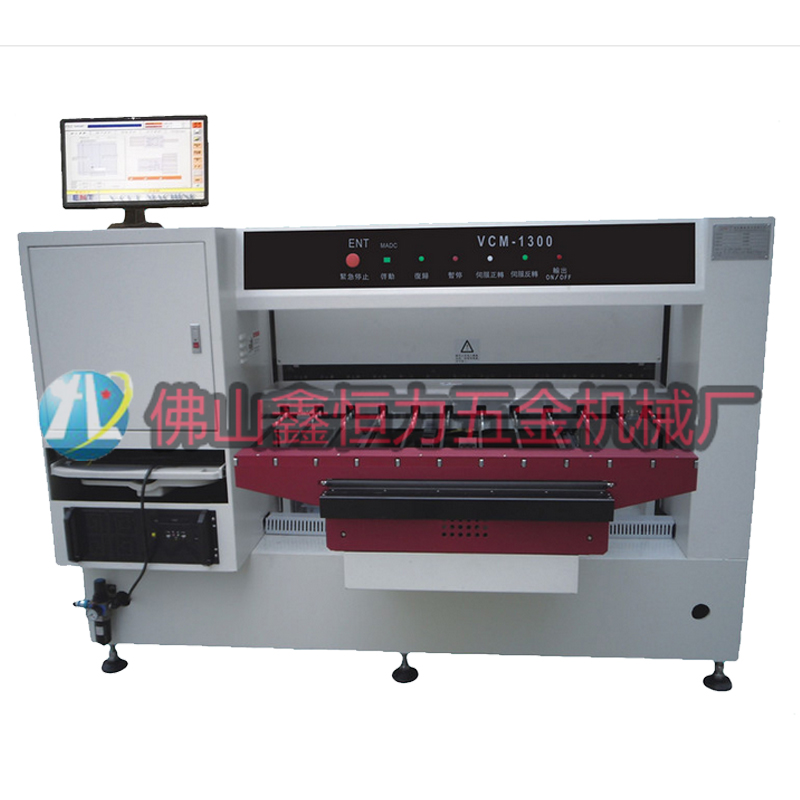

大台面PIN型V槽加工机

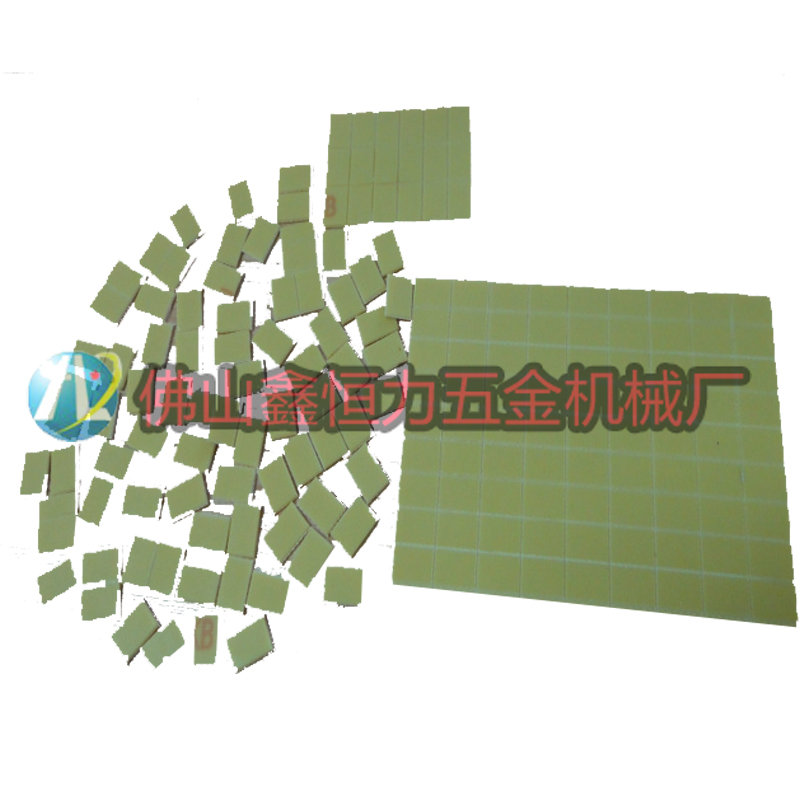

V割PCB板
